¿Qué son los armónicos en una instalación eléctrica?

Posted on por
1

     Aunque muchos no lo admitan, la mayoría de los jefes de mantenimiento tenemos pesadillas con los armónicos de nuestras instalaciones. Es algo que tenemos muy presente, pero que en muchos casos no es díficil de solucionar por completo, teniendo en cuenta de que, si tu instalación es antigua, las actuaciones a realizar suelen ser complejas además de que no son baratas… Se trata de un tema en muchos casos complicado de explicar a tu jefe, a tu cliente o a cualquiera que no haya sufrido antes las consecuencias.

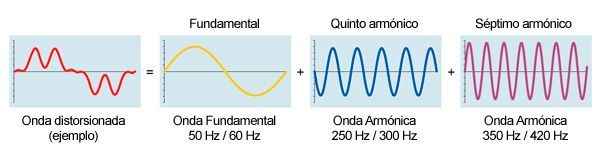

     Si intentamos definir qué son los armónicos podríamos decir que se trata de una distorsión o malformación de la corriente eléctrica generada por ciertos equipos electrónicos porque no nos están consumiendo según una onda senoidal «normal» sino que dicha onda está desviada. ¿Cuánto? Pues dependerá de los equipos que tengamos en la línea, si son variadore de motores, fuentes de alimentación, SAIs, convertidores de potencia…

     Más técnicamente, podríamos decir que cuando una carga eléctrica se alimenta de una fuente alterna, absorbe corriente. Si la corriente absorbida es también sinusoidal, la carga es lineal, pudiendo estar en fase con la tensión (carga resistiva), adelantada (carga capacitiva) o retrasada (carga inductiva).

     Hay también otros tipos de carga en los que la corriente absorbida puede no ser sinusoidal, por lo que tendrá un cierto contenido de distorsión en armónicos. Hablamos de cargas no lineales. Un ejemplo muy común, son los rectificadores, en los que se usan diodos y tiristores para convertir la corriente alterna en continua. Estos los encontramos en la parte de potencia de los variadores de velocidad.

     Lo que sí debemos tener claro es cómo los armónicos pueden afectar a nuestra instalación generando disparos intempestivos de interruptores y diferenciales, sobrecalentamiento en los aislamientos de conductores, disminución del factor de potencia y deterioro de las baterías de condensadores (debido a la resonancia/ amplificación). Ni que decir tiene que esos mismos equipos electrónicos que generan los armónicos también sufren sus consecuencias, así que no te sorprendas si un variador muere súbitamente un día sin una razón aparente. Otro punto importantísimo es la comunicación de datos. Puede sucederte que una avería que das por cerrada cuando sustituyes un cable de red, que a priori hayas visto algo dudoso, pueda volver a sorprenderte al poco tiempo porque lo que realmente hay detrás son armónicos.

     ¿Y qué hacemos para librarnos de estos problemas?

     En el mercado hay multitud de soluciones, no obstante, algunas posibles soluciones «generales» son las enumeradas a continuación.

  • Sobredimensionamiento de conductores. Uso de un neutro para cada fase.
  • Utilización de transformadores de aislamiento de estrella-triángulo, con secundario en zig-zag o con doble secundario.
  • Filtros pasivos como las impedancias antiarmónicas o los shunt resonantes, formados por elementos pasivos como inductancias y condensadores. Filtros activos y convertidores “limpios”.
  • Separación de los elementos no lineales de las cargas «limpias” en una instalación eléctrica. Si no lo podemos hacer, al menos distribuyendo los armónicos. No deben conectarse todos los equipos perturbadores sobre una misma salida de la distribución. Interrelacionando cargas lineales y no lineales, la distorsión de la tensión puede ser reducida.
  • Utilización de diferenciales superinmunizados.
  • Incorporando inductancias de choque a los rectificadores. Si equipamos los rectificadores con filtros de choque, la corriente de entrada será una onda semi-cuadrada. Algunos variadores de velocidad importados no incorporan filtros de choque de forma estándar, por lo que la producción de armónicos es muy elevada. Si no instalamos una inductancia de choque en el bus de continua, se deben añadir en la parte de alterna

     Si se quiere ampliar información, Fluke dispone en su web de un artículo breve pero muy interesante sobre este tema: Fluke – Troubleshooting power harmonics

     En la página de Voltimun, también hay referencias al respecto: ¿Qué son los armónicos en las redes eléctricas y como nos afectan?

     Otra fuente de información: Schneider – Detección y Filtrado de Armónicos



8 marzo – día internacional de la mujer

Posted on por
Responder

      Soy mujer, soy trabajadora y estoy harta de ver que cada 8 de marzo se monte un espectáculo en torno a la igualdad de género, que más que ayudarnos, nos perjudica.

     ¿Qué pasa con el resto de los días del año? Ya no somos tan «divinas» como para celebrarlo. ¿Hay igualdad? Hay momentos que sí y hay momentos que no.

mafalda_diadelamujertrabajadoraTrabajo en un entorno «muy de hombres». Debo reconocer que a veces es muy complicado. Pero lo que tengo siempre claro es que debes ser fiel a tí misma y a tus principios y no debes dejar que te traten de forma distinta por ser mujer, que te traten como «persona», como una profesional.

Tal y como decía Marie Curie: «Nunca he creído que por ser mujer deba merecer trato especial. De creerlo estaría reconociendo que soy inferior a los hombres, y yo no soy inferior a ninguno de ellos»

Bearings: Causes of failure (1/2)

Posted on por
Responder

Today, bearings are used in almost every imaginable application and in a factory I think they are one of the most essential element to focus and ensure the reability of your machines.

operario de mantenimiento

The most important reasons why they fall are, briefly:

  • LUBRICATION FAILURE

More than 90% of bearing failures are caused by improper lubrication (insufficient lubrication, use of improper lubricants or excessive temperatures that degrade the lubricant)

It’s very important to look for discolored rolling elements (diferents tones of brown) and rolling-element tracks as well as overheating or excessive wear in the bearing.

And PLEASE, use the appropriate type and correct amount of lubricant, avoid grease loss, and follow appropriate relubrication intervals. Take care also with the contamination of the lubricants and the corrosion.

  • IMPROPER MOUNTING

In most instances, bearings should be mounted with an especific press fit on the rotating ring.

A number of conditions can cause cracked rings, denting, wear, high operating temperatures, early fatigue of bearings. These include mounting bearings on shafts by applying pressure or blows to the outer race, mounting bearings into a housing by pressing on the inner ring, loose shaft fits, loose housing fits, excessively tight fits, out-of-round housings and a poor finish on the bearing seat.

The way to solve this is follow proper mounting instructions and provide training to ensure all employees understand the difference between a properly and improperly installed mounting.

I usually follow this checklist from SKF supplier:

1º Work only with clean tools, clean hands and clean surroundings to avoid damage to the bearing.
2º Shaft seat and housing bore should be clean, smooth, with the correct dimensions.
3º Leave bearings in the package until ready for assembly. Do not wash off the lubricant covering them.
4º Lubricate the race being press-fit, and shaft or housing seat on which it will sit.
5º Start the bearing on the shaft with the rounded corner of the race going on first.
6º Apply even, driving pressure directly only to the race being press-fit. Be sure that pressure is straight and square.
7º Never hammer directly on races or rollers. Do not use a wooden or soft metal mallet, as chips or splinters may enter the bearing.
8º Use smart, quick taps rather than heavy ones.
9º Be sure all driving accessories and fixtures have straight, square ends.
10º Drive races solidly up against the shoulder of the shaft and housing.
11º Pre-lube bearing prior to installation.

In next posts, we continue talking about the reason why bearings fail.

Nevertheless, if you want to know more about bearings, perhaps you would like to read these guides. For me, they’s been very useful.

Link1: Bearing faulures from schaeffler
Link2: Bearing investigation from SKF
Link3: Bearing Guide from SKF



Mantenimiento Industrial. Costes (1)

Posted on por
2

¿Alguna vez se ha preguntado cuánto realmente gasta su fábrica en mantenimiento?

Muchas empresas aún no lo saben y eso supone una desventaja competitiva respecto a su competencia.

La realidad es que la actividad de mantenimiento ha sido desde siempre ignorada.  Por tanto, muchas fábricas ni miden, ni analizan y por tanto no pueden reducir e intentar eliminar las posibles pérdidas que puedan tener en esa actividad.

El coste del mantenimiento de nuestros equipos puede ser mucho mayor de lo que pensamos. Mantener los equipos consume tiempo, mano de obra, materiales, herramientas, instalaciones… pero realmente los mayores costes de mantenimiento se producen cuando la producción se para por un problema de mantenimiento y al no estar previsto, se necesitan más recursos y materiales para corregir el problema.

Todos sabemos que planificar con antelación es la mejor estrategia para la prevención de mantenimiento correctivo. Pero muchas veces esta planificación es complicada. Existen empresas que, a pesar de los riesgos, prefieren el mantenimiento correctivo. Prefieren esperar hasta que algo se rompe antes de repararlo. Puede ser una estrategia aceptable en algún caso concreto, pero casi siempre cuesta mucho más que otro tipo de mantenimiento.

Volviendo al desglose de los costes asociados al mantenimiento, algunos de los más importantes son:

  • Mano de Obra: Incluye fuerza propia y contratada.
  • Materiales: Consumibles y Componentes de Reposición.
  • Equipos: Equipos empleados en forma directa en la ejecución de la actividad de mantenimiento.
  • Costes Indirectos: Artículos del personal soporte (supervisorio, gerencial y administrativo) y equipos suplementarios para garantizar la logística de ejecución (transporte, comunicación, facilidades).
  • Tiempo de Indisponibilidad Operacional: Cualquier ingreso perdido por ausencia de producción o penalizaciones por riesgo mientras se realiza el trabajo de mantenimiento.

En las siguientes gráficas se puede observar los costos en función del tipo de mantenimiento :

Hay un buen artículo que leer de «Mantenimiento & Mentoring Industrial» titulado «El Mantenimiento Predictivo no tiene por qué ser tan caro»

Seguridad en Máquinas: Puesta en Marcha Intempestiva (2)

Posted on por
Responder

Repito una entrada anterior a petición de algunos lectores. En breve nueva entrada con actualización al respecto.

ToothedMantener una máquina parada mientras haya personas en zonas peligrosas es uno de los aspectos más importantes a considerar en el diseño de una máquina.

La elevada automatización de las máquinas que actualmente se comercializan ha hecho que los prevencionistas (y diseñadores) deban prestar más atención a la potencialidad de la puesta en marcha intempestiva de una máquina ya sea por error técnico y en muchos casos, por error humano. Por eso es uno de los riesgos que deben considerarse en la evaluación de riesgos correspondiente.

Pero, comencemos por el principio:

¿Qué es una puesta en marcha intempestiva?

Es cualquier puesta en marcha debida a :

  • una orden de puesta en marcha como resultado de una fallo interno de un sistema de mando o de una influencia externa sobre dicho sistema
  • una orden de puesta en marcha generada por una acción humana inoportuna sobre un órgano de accionamiento de puesta en marcha o sobre otros elementos de la máquina como por ejemplo, un detector o un elemento de mando del circuito de potencia.
  • el restablecimiento de la alimentación de energía después de una interrupción.
  • influencias externas / internas (gravedad, viento, autoencendido en los motores de combuestión interna…) sobre elementos de la máquina.

¿Cómo debemos proteger al trabajador en estos casos? ¿Qué modificaciones técnicas tengo que aplicar a la máquina para evitar estos arranques?

Una de las soluciones más usada en la industria es la consignación de equipos o LO-TO (Lock Out – Tag Out). Se trata de una medida en la que el trabajador utiliza unos dispositivos especialmente diseñados para bloquear los elementos de accionamiento de los equipos. El bloqueo se materializa cuando el trabajador canda el dispositivo con un candado cuyo control será único y exclusivo de él. Ningún otro trabajador podrá desbloquear el equipo.

Además de esta medida, hay otras medidas, distintas de la consignación, que también habría considerar, como son los enclavamientos asociados al sistema de mando.

En diferentes niveles de la máquina se introducen, separadamente o combinadas, órdenes de parada mantenidas. Estas órdenes de parada pueden ser generadas por dispositivos que ordenan la parada o por dispositivos de protección. Además de las órdenes de parada mantenidas, o en lugar de ellas, se puede utilizar una separación mecánica o la inmovilización de las partes móviles.

Si nos fijamos en el esquema siguiente, una orden accidental de puesta en marcha no sucederá si es generada por un componente de la máquina situado por encima del nivel A, B o C en el que se ha introducido la orden de parada mantenida, o si se ha aplicado una separación mecánica de nivel D o una inmovilización de las partes móviles de nivel E.

marchaintempestiva-r01

Para mayor información, consultar la norma UNE-EN 1037:1995 +A1:2008 Seguridad en Máquinas: «Prevención de una Puesta en Marcha Intempestiva»

Benedetti: «La gente que me gusta»

Posted on por
Responder

www.flickr.com/photos/36821100@N04/6842960884

Me gusta la gente que vibra, que no hay que empujarla, que no hay que decirle que haga las cosas, sino que sabe lo que hay que hacer y que lo hace. La gente que cultiva sus sueños hasta que esos sueños se apoderan de su propia realidad.

Me gusta la gente con capacidad para asumir las consecuencias de sus acciones, la gente que arriesga lo cierto por lo incierto para ir detrás de un sueño, quien se permite huir de los consejos sensatos dejando las soluciones en manos de nuestro padre Dios.

Me gusta la gente que es justa con su gente y consigo misma, la gente que agradece el nuevo día, las cosas buenas que existen en su vida, que vive cada hora con buen ánimo dando lo mejor de sí, agradecido de estar vivo, de poder regalar sonrisas, de ofrecer sus manos y ayudar generosamente sin esperar nada a cambio.

Me gusta la gente capaz de criticarme constructivamente y de frente, pero sin lastimarme ni herirme. La gente que tiene tacto. Me gusta la gente que posee sentido de la justicia. A estos los llamo mis amigos.

Me gusta la gente que sabe la importancia de la alegría y la predica. La gente que mediante bromas nos enseña a concebir la vida con humor. La gente que nunca deja de ser aniñada. Me gusta la gente que con su energía, contagia.

Me gusta la gente sincera y franca, capaz de oponerse con argumentos razonables a las decisiones de cualquiera. Me gusta la gente fiel y persistente, que no desfallece cuando de alcanzar objetivos e ideas se trata.

Me gusta la gente de criterio, la que no se avergüenza en reconocer que se equivocó o que no sabe algo. La gente que, al aceptar sus errores, se esfuerza genuinamente por no volver a cometerlos. La gente que lucha contra adversidades. Me gusta la gente que busca soluciones.

Me gusta la gente que piensa y medita internamente. La gente que valora a sus semejantes no por un estereotipo social ni cómo lucen. La gente que no juzga ni deja que otros juzguen. Me gusta la gente que tiene personalidad.

Me gusta la gente capaz de entender que el mayor error del ser humano, es intentar sacarse de la cabeza aquello que no sale del corazón.

La sensibilidad, el coraje, la solidaridad, la bondad, el respeto, la tranquilidad, los valores, la alegría, la humildad, la fe, la felicidad, el tacto, la confianza, la esperanza, el agradecimiento, la sabiduría, los sueños, el arrepentimiento y el amor para los demás y propio son cosas fundamentales para llamarse gente.

Con gente como ésa, me comprometo para lo que sea por el resto de mi vida, ya que por tenerlos junto a mí, me doy por bien retribuido.

Transcrito tal cual de la obra de Benedetti. Es uno de los textos con los que más me identifico. En definitiva, me gusta la gente que me deja ser yo misma. Los que me conocen saben a lo que me refiero.



Hablemos de innovación… (1)

Posted on por
Responder

Steve Jobs: «La innovación es lo que distingue a un líder de los demás»

creatividad-innovacion-eficiencia

     Una vez alguien me dijo que » la innovación estaba sobrevalorada, que estaba muy bien tener grandes ideas pero que el día a día había que sacarlo adelante y era por lo que se nos pagaba»

     En cierta medida, tiene toda la razón, a uno le piden resultados (la mayoría de ellos inmediatos) pero esto es pan para hoy y hambre para mañana, y si la situación cambia??? Si hacemos esto nos quedamos en un cortoplacismo que no nos lleva a ningún lado.  Hay estar en el presente, pero ir mirando por delante, porque quizás lo que hoy te da resultado, mañana no te da nada. Para evitarlo, innovación, innovación y más innovación.

      No creo que haya ningún sector el que no se necesite innovar. Cuando hablamos de innovación no sólo me refiero a innovación en el producto sino también a innovación en la gestión, que tanta falta hace en muchas empresas y que es un tema que creo que no se le da la importancia que se debe. Ya están entrando al mercado laboral perfiles muy distintos a los de antes, con talentos y necesidades distintas, que hay que integrar en el nuevo modelo de gestión. De este tema se podría escribir muchísimo, por lo que prefiero dejarlo para una entrada posterior.

innovation-1



«6 sombreros para pensar» de Edward de Bono

Posted on por
Responder

seis-sombreros-para-pensar_portada

     Cuando nos enfrentamos a un proceso de toma de decisiones, nuestra mente comienza a contemplar una serie de razones y emociones que nos llevan a optar por una alternativa u otra. El método de los seis sombreros no hace sino reproducir, de forma más sencilla, este proceso. Cada sombrero simboliza una forma de ver, una manera específica de pensar.

  • Sombrero azul: El azul es frío, y es también el color del cielo, que está por encima de todo. El sombrero azul se ocupa del control y la organización del proceso del
    pensamiento.
  • Sombrero blanco: El blanco es neutro y objetivo. El sombrero blanco se ocupa de
    hechos objetivos y de cifras.
  • Sombrero rojo: El rojo sugiere ira, furia y emociones. El sombrero rojo da el

    punto de vista emocional. Para expresar nuestros sentimientos, sin necesidad de justificación.
  • Sombrero negro: El negro es triste y negativo. Para ser críticos de una manera negativa y pensar por qué algo no podría salir bien.
  • Sombrero amarillo: El amarillo es alegre y positivo. Al contrario que el sombrero negro, con este se intenta buscar los aspectos positivos sobre un determinado aspecto.
  • Sombrero verde: El verde es césped, vegetación y crecimiento. Abre las posibilidades creativas y está íntimamente relacionado con su idea de pensamiento lateral o divergente.



https://www.amazon.com/Seis-Sombreros-para-pensar-Spanish/dp/844932307X
