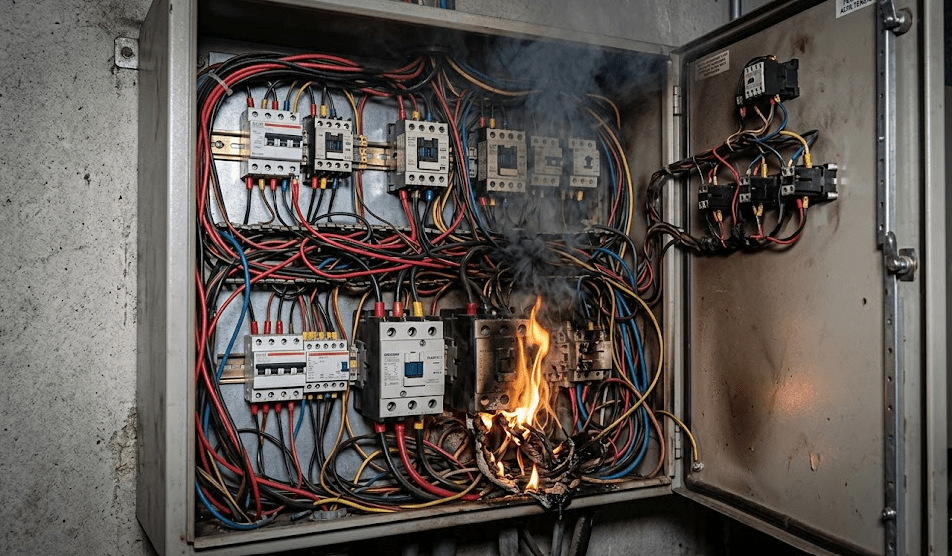

Muchos jefes de mantenimiento coincidirán conmigo en que un porcentaje importante de las paradas no planificadas tienen su origen en los cuadros eléctricos. No en la maquinaria, no en la mecánica. En el cuadro!!!

Un cuadro eléctrico industrial es el corazón del sistema de distribución de potencia. Es el punto donde convergen la energía, la señal y el control. Y sin embargo, en muchas plantas sigue siendo el gran olvidado del mantenimiento preventivo: se le abre la puerta cuando ya ha fallado.

«Un cuadro eléctrico que no se mantiene no es una bomba de relojería. Es una bomba sin reloj, puede explotarte el problema en cualquier momento.

Y para evitar esto, estos 10 principios esenciales:

1.Seguridad antes que nada: LOTO sin excepción

Ningún trabajo en un cuadro eléctrico comienza sin aplicar el protocolo de Lockout/Tagout. Verificación de ausencia de tensión con equipo homologado, señalización de la zona y comunicación al equipo. Este punto no es negociable, no importa la urgencia ni la presión de producción.

2.Plan de Mantemiento Preventivo Estructurado.

Sin un plan, el mantenimiento es reacción pura. El programa debe definir frecuencias claras: revisión visual mensual, inspección técnica semestral y mantenimiento completo anual. Cada frecuencia lleva asociada una lista de verificación. Lo que no está escrito, no se hace.

3.Limpieza sistmática: el enemigo invisible.

El polvo conductor, la humedad y los residuos orgánicos son los principales vectores de fallo en cuadros de baja tensión. Aspiradores específicos y aire seco filtrado; nunca aire comprimido convencional. Un cuadro limpio es un cuadro que habla: las anomalías son visibles a simple vista.

4.Termografías.

La termografía es la técnica predictiva con mayor retorno de inversión en cuadros eléctricos. Detecta puntos calientes en conexiones, barras y protecciones antes de que provoquen un fallo. Debe realizarse con el cuadro al 70-80% de carga como mínimo, y al menos una vez al año. Los resultados deben compararse con la imagen de referencia histórica.

5.Verificación y apriete de conexiones.

Las conexiones flojas son estadísticamente la causa número uno de incendios en instalaciones eléctricas industriales. Los ciclos térmicos dilatan y contraen los conductores repetidamente, aflojando los terminales de forma progresiva. Cada mantenimiento completo incluye el repaso del par de apriete según las especificaciones del fabricante.

6.Prueba funcional de todos los dispositivos de protección.

Un interruptor diferencial que no dispara no protege a nadie; simplemente da una falsa sensación de seguridad. Todos los interruptores automáticos, diferenciales, fusibles y relés de protección deben ser sometidos a pruebas funcionales periódicas. Los que no superen la prueba, se sustituyen. Sin debate.

7.Control de ventilación y temperatura interior.

La temperatura es el factor de envejecimiento más crítico en electrónica de potencia y componentes de maniobra. Filtros obstruidos, ventiladores degradados o rejillas tapadas elevan la temperatura interior y acortan drásticamente la vida útil de los equipos. Instalar sondas de temperatura con alarma es una inversión menor con un retorno enorme.

8.Revisión de la puesta a tierra.

La tierra es la última línea de defensa de la instalación. Una resistencia de tierra fuera de límites o una continuidad de PE deficiente invalida todas las protecciones diferenciales. Medir periódicamente con un telurómetro y verificar la continuidad de todos los conductores de protección, incluidas las masas de los cuadros.

9.Documentación tras cada intervención.

El historial de un cuadro eléctrico es su ficha médica. Sin él, cada intervención parte de cero. Registrar fecha, técnico, trabajos realizados, mediciones obtenidas, componentes sustituidos e incidencias observadas. Los patrones de fallo solo se identifican con datos históricos. Lo que no se registra, no existe para el análisis.

10.Personal cualificado y formación continua.

Solo personal con formación específica en riesgo eléctrico y la habilitación correspondiente (trabajador autorizado o cualificado según RD 614/2001) debe intervenir en cuadros de BT o MT. La habilitación no es vitalicia: requiere actualización ante cambios normativos, de instalación o de procedimientos. Un equipo formado es el activo más valioso del departamento.
